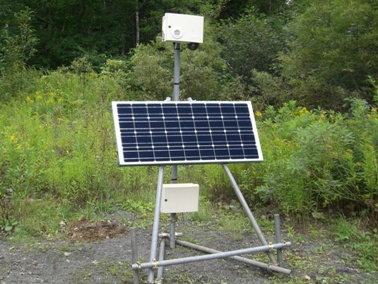

【100Wソーラー電源システムの標準構成】

パネル寸法

巾55cm×高121cm×厚7cm（取付金具を除く）

重量

約13Kg （取付金具を含む）

種別

単結晶シリコンモジュール太陽電池パネル

性能

発電能力100W/h (晴天時の昼ころ、受光面に垂直に日射を受けた状態)

標準付属品

単管用設置金具４個・専用電源ケーブル５ｍ

推奨バッテリー

容量50Ah以上のサイクルバッテリー（冬期は80Ah以上）
※バッテリーのレンタルは行っておりません、販売のみとなります。

運転時間のめやす

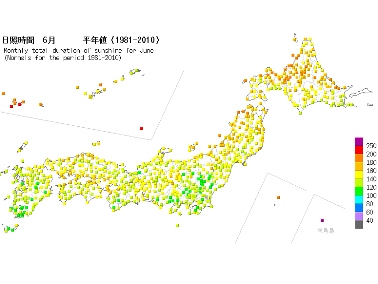

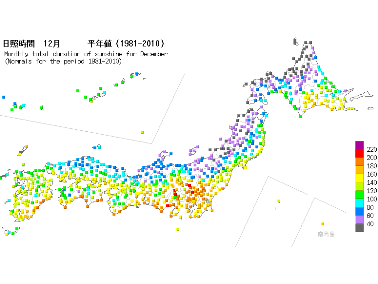

オプション機器を搭載しないモバイルモニターを100Wの電源システムで運用する場合、 １ヶ月間の日照時間が120時間以上あれば、おおむね24時間の連続運転を行うことが出来ます。
※ソーラーパネルは日光の直射を受けなければ充分な発電が行えません、山陰や樹木などにより日照がさえぎられる状況では運転可能な時間は短くなります。
また、パネル面に積雪がある時は日照があっても発電しませんので、積雪地では雪の落ちる傾斜角度や除雪作業を考慮した設置を行ってください。

【カメラスイッチ詳細】

対応機器

パナソニック製ネットワークカメラを搭載したモバイルモニター

スイッチ形式

カメラ内蔵部：　オープンコレクタ出力回路(DC12V･100mA)
起動時にＯＮかＯＦＦかはカメラ側の設定により切替可能です。

搭載リレー回路

シングル･ステイブル型　接点容量5A
標準的に使用されるリレーで、スイッチと連動してON/OFFを行います。
用途に応じて、常開接点(a接点)または、常閉接点(b接点)を指定いただけます。
※電流が5Aを超える場合には、容量に応じたリレーを別途に設置願います。

特殊なリレー回路

ラッチング型
標準的なリレーは、スイッチ(カメラ)と連動してON/OFFを行うため、再起動時や夜間の運転停止などにより意図しない動作となることがありますが、 このリレーはそのような影響を受けずにONおよびOFFの状態が保持されます。
※モニカムＷ型または、遠隔スイッチモジュールによる対応となります。

【遠隔スイッチモジュール詳細】

対応機器

モバイルモニター全機種

モジュール

カメラとは別に設置されるネットワーク機器となり、カメラと同様にインターネット経由での遠隔操作が行えます。
一つのユニットに４回路のスイッチが搭載されており、ユニットを増設することにより回路数を増やすことが出来ます。

【データロガー詳細】

対応機器

モバイルモニター全機種

信号入力種別

アナログ信号：　電圧入力時0～+5V　電流信号入力時0～40mA
パルス信号　：　電圧入力0～25V　無電圧接点信号入力

入力回路

アナログ信号４チャンネル　パルス信号４チャンネル

データ処理

内部メモリーへの記録：　チャンネル毎に7200データ(エンドレスモード)
外部サーバーへの転送：　毎日または定時間隔にて弊社のサーバーに転送。

警報機能

外部出力端子(無電圧接点)の操作と、電子メールによる外部通報を、チャンネル毎に設定することが出来ます。

付属ソフトウェアー

対応ＯＳ：　WindowsXP　WindowsVista　Windows7
主要機能：　データのグラフ処理・データのテキスト変換・イベントビューアー

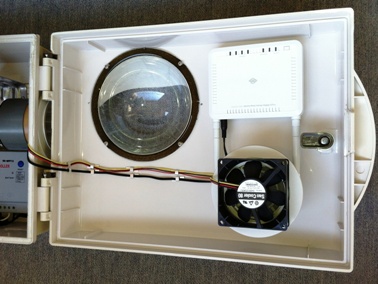

【システム詳細】

対応機器

モバイルモニター全機種

使用機器

2.4Ghz帯小電力データ通信システム
無線ＬＡＮアクセスポイント
無線ＬＡＮエクステンダー(中継器）
各種無線ＬＡＮ用アンテナ

応用システム

クレーンカメラやポータブルカメラ映像のオペレーターへのWiFi送信
タブレットＰＣ等で視聴可能な、域内WiFiモニタリング環境の構築
域内WiFiにインターネットからアクセス可能なVPN環境の構築

注意事項

住宅街や商業地では同一周波数帯の電波混信の影響で、通信に支障をきたすことがあります。
また、山陰やビル陰など周囲の状況によっても充分に性能を発揮できないことがありますので、採用に際しましては事前に弊社までご相談願います。

【サーバーサービス一覧】

画像転送記録

指定の曜日に、一定の時間中、一定の間隔で画像の記録が行なえます
保管画像の視聴とダウンロードが行なえる専用WEBサイトが開設されます
画像は1GB(約28,000枚)まで保管することができます

カメラの自動操作

指定の曜日に、特定の時刻、または一定の間隔でカメラの自動操作を行ないます
カメラの方向以外にも、外部出力スイッチなど様々なカメラ機能を自動で操作することが出来ます

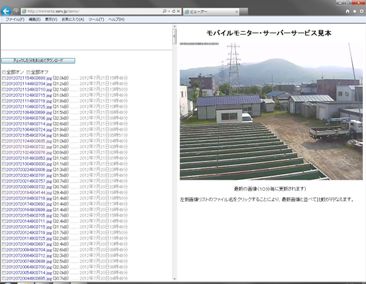

マルチビューアー

カメラに付属するマルチ画面機能では、同時に複数のアクセスを行なった場合にはモバイル通信回線に負荷がかかり映像が途切れてしまうことがあります。
その点、マルチビューアーではサーバー内の最新の静止画を視聴するため、同時に多数のアクセスを行なうことが出来ます。
ご利用の機材台数に応じて２･４･６･９画面のビューアーを用意しております。

注意事項

モバイルモニターとサーバー間は電波通信を利用しているため、電波の状況やタイミングによってはサーバーに画像が保存されなかったり自動操作に失敗することがあります。

【オプションに関する共通の注意事項】

組み合わせ

オプションによっては、重複して採用・搭載することが可能ですが、 ハウジング内のスペースに機材を搭載しきれない場合には、補助ハウジングに搭載してご提供させていただく場合があります。

納期

オプションの多くはご注文をいただいた後にセットアップを行うため、通常品よりも発送までにお時間を頂戴いたします。
また、在庫切れの場合にはご注文をお受けできないこともありますので、事前にお問い合わせいただけますようお願いいたします。

販売対応

レンタル機材としてご提供の出来ないような特別な仕様や、劣悪な環境において使用される場合には、機材の販売にて対応させていただいておりますので、お気軽にお問い合わせください。
